Časovač TOM 01 Multi pro Dospel POLO

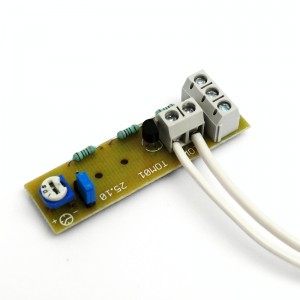

Časový spínač TOM-01 slouží k automatickému ovládání ventilátorů Dospel POLO, Dodavatel dodává tyto časové spinače pro servis jako náhradní díl, proto k němu není návod k obsluze ani návod k použití. V dodávaných ventilátorech s časovačem POLO je dodáván obyčejný časovač, který neumožňuje nastavit tolik funkcí jako tento nabízený modul. Rozměry modulu : délka 58mm, šířka 16mm, výška 12mm, časový modul se montuje přímo do ventilátoru.

Časový spínač

Nastavitelný časový spínač používaný do výrobku POLO umožňuje plynulé nastavení doběhu od 30 sekund do 25 minut pomocí otáčení trimru na desce plošných spojů. Zároveň tato verze umožňuje zvolit režim sepnutí a to přesunutím klemy na desce plošných spojů a zvolit jednu ze tří variant :

• Mod A – Ventilátor se sepne v momentě zapnutí vypínače (přivedení napětí na svorku T). Po vypnutí vypínače (na svorce T není žádné napětí), ventilátor ještě pracuje po nastavený čas doběhu.
• Mod B – Ventilátor sepne teprve po vypnutí vypínače (na svorce T není žádné napětí) a pracuje po nastavený čas.
• Mod C – Ventilátor startuje se zpožděním cca 1 minuty (přivedení napětí na svorku T) a po vypnutí vypínače (na svorce T není žádné napětí) ventilátor ještě pracuje po nastavený čas doběhu. V tomto nastavení, jestli dojde k vypnutí napájecího napětí na svorku T dříve než za 1 minutu, ventilátor nezačne pracovat.

Výběr modu A, B nebo C se provádí za pomocí svorky, která se nachází na desce plošných spojů. Přemístěním svorky označené číslicemi 1, 2 a 3 nebo jejím sejmutím, zajistíte změnu sepnutí časového spínače.

• Svorka spojuje kontakty 1 a 2 - mod A. (výrobní nastavení)
• Svorka spojuje kontakty 2 a 3 – mod B
• Sejmutí svorky – mod C
