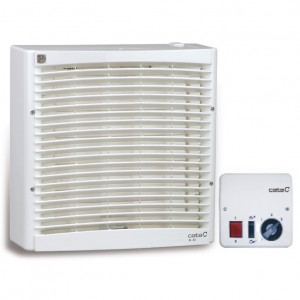

Ventilátor nástěnný i okenní Cata B30-RA reverzační obousměrný

Axiální ventilátory s automatickou žaluzií (vyjma modelů LB). Ventilátory se skládají z vnitřní jednotky a vnější krycí mřížky. Modely označené RA / RAB jsou vybaveny externím 5-ti rychlostním přepínačem s možností volby směru proudění vzduchu. Modely RAB se dodávají s plechovým tubusem umožňující vestavnou instalaci ventilátoru (nad omítku vyčnívá pouze 40 mm) – vhodné pro zdi s tloušťkou v rozmezí 240 – 315 mm. Modely LB jsou ekonomickou variantou obsahující pouze vnitřní jednotku bez elektricky ovládané žaluzie. Ventilátory se vyznačují velmi nízkou provozní hlučností, snadnou montáží a snadnou údržbou.

Použití axiálního ventilátoru Cata

Tyto axiální ventilátory jsou určeny k odvětrávání společenských místností, kanceláří, čekáren, restaurací a podobných prostor. Montáž ve svislé poloze s odtahem přes zeď nebo přes okno. Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou od 0 do +40 st. C, pro dopravu čistého vzduchu bez prachu, mastnost, chemických výparů a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal a nestékal do něj kondenzát vody z chladnějšího prostředí (zvenku).

Popis ventilátoru

Skříň a krycí mřížky ventilátoru jsou zhotoveny z mechanicky odolného termoplastu ABS bílé barvy s vysokou barevnou stálostí. Tubus dodávaný k variantám RAB je z pozinkovaného plechu. Axiální oběžné kolo je vyrobeno z ABS plastu a motor je asynchronní s kotvou nakrátko a rozběhovým kondenzátorem. Motor je vybaven kluznými ložisky s tukovou náplní pro celou dobu životnosti. Dále je opatřen jednorázovou tepelnou pojistkou proti přetížení. Pracovní teplota je max. 40 st. C. Stupeň krytí ventilátoru je IPX4 a napájení 230 V / 50 Hz. Svorkovnice je přístupná po odšroubování zajišťovacího šroubu a po sejmutí čelního krytu mají písmenné označení N – nulový vodič a L – fáze. Další svorky umožňují pevné nastavení směru proudění vzduchu a u variant RA / RAB připojení přiloženého externího přepínače rychlostí s možností volby směru proudění vzduchu. Ventilátor se zapíná i vypíná libovolným externím vypínačem 230V / 50Hz a u variant RA / RAB je součástí dodávky externí regulátor rychlostí s možností volby směru proudění vzduchu. Směr průtoku odsávaného vzduchu je od mřížky čelního krytu k zadnímu výfukovému hrdlu. Změna směru průtoku je možná u variant RA / RAB přepnutím.

Montáž axiálního ventilátoru

Ventilátory lze montovat ve svislé poloze jak na zeď, tak i do okna. Montáž na zeď se provádí upevněním vnitřní jednotky a vnější krycí mřížky pomocí vrutů a hmoždinek, které jsou součástí dodávky. Při montáži do okna se vnitřní jednotka a vnější dekorativní mřížka sešroubuje přes otvory ve skle. U varianty RAB se plechový tubus (je součástí dodávky) zazdí do stavebního otvoru a vnitřní jednotka i vnější krycí mřížka se instaluje do tubusu pomocí přiložených šroubů.

Automatické žaluzie ventilátoru

Ventilátory jsou s výjimkou modelů LB vybaveny elektricky ovládanou žaluzií, která ve vypnutém stavu uzavírá nasávací otvor.

Regulátor otáček ventilátoru

Provádí se u modelů RA / RAB 5-ti rychlostním externím ovladačem, u ostatních modelů lze regulovat otáčky elektronickými nebo transformátorovými regulátory otáček změnou napětí.

Hlučnost ventilátoru, údržba a výbava

Hladina hluku je uvedena v technické tabulce níže a je měřena ve vzdálenosti 2 m v ose sání při plném chodu ventilátoru. Čelní kryt lze po odšroubování zajišťovacího šroubu sejmout a očistit. Vzhledem k tomu, že při sejmutí čelní desky dochází k odkrytí svorkovnice, je nutné ventilátor nejprve odpojit od elektrického rozvodu vypnutím jističe. Ventilátory označené RA / RAB jsou dodávány s externí jednotkou s 5-ti stupňovou regulací rychlosti a s možností volby směru průchodu vzduchu. Varianty RAB jsou navíc dodávány s plechovým tubusem pro vestavnou instalaci pro zdi tloušťky 240 – 315 mm.
