Značka: | Cata |
Kategorie: | Ventilátory Cata B-PLUS |
Číslo zboží: | 30564 |
Zkratka: | Cata B-10 PLUS T |

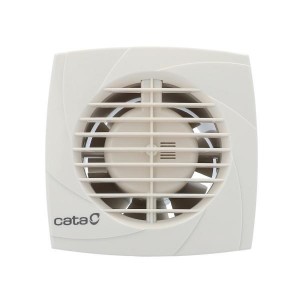

Axiální ventilátory Cata B-10 PLUS T s doběhovým časovačem s nastavením doby doběhu v rozmezí 3 - 15 minut. (červené točítko), s nízkým čelním krytem (vestavné). Vyznačují se velmi nízkou provozní hlučností, snadnou montáží a snadnou údržbou.
Ventilátor Cata B-10 PLUS T k použití na odsávání pñes zeď nebo do kratších potrubí s nízkou tlakovou ztrátou (max. 3 metry). Ventilátor lze montovat jak ve svislé, tak i v horizontální poloze. Ventilátor je určen pro provoz ve vnitñním základním prostñedí s okolní teplotou od 0 do +40°C, pro dopravu čistého vzduchu bez prachu, mastnost, chemických výparů a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal a nestékal do něj kondenzát vody z potrubí.
Tělo a čelní kryt ventilátoru je zhotovený z mechanicky odolného termoplastu ABS bílé barvy s vysokou barevnou stálostí. Vstupní mřížka má trvale otevřené žaluzie a je snímatelná. Na spodní hraně je čelní kryt zajištěn jedním šroubem. Axiální oběžné kolo je vyrobeno z ABS.
Asynchronní motor s kotvou nakrátko. Je vybaven kluznými ložisky s tukovou náplní pro celou dobu životnosti a axiálním ložiskem pro horizontální montáž. Motor je opatřen tepelnou pojistkou proti přetížení. Pracovní teplota je max. 40°C. Stupeň krytí je IPX4. Napájení 230 V / 50 Hz. Směr průtoku odsávaného vzduchu je od mřížky čelního krytu k zadnímu výfukovému hrdlu. Změna směru průtoku není možná.
Ventilátory CATA B-10 PLUS T lze montovat jak na zeď, tak i do stropu. Pro rychlou a snadnou montáž do plastového potrubí lze využít systému QUICK FIX GRIP – rozpěrných pacek, které se pomocí zpředu pñístupných šroubů v trubce rozepñou a ventilátor zafixují. Součástí balení jsou i hmoždinky a vruty pro standardní způsob montáže. Ventilátor má pro tento způsob montáže pod čelním krytem čtyři otvory v rozích skříně.
Svorkovnice je přístupná po odšroubování zajišťovacího šroubu, po sejmutí čelního krytu a demontáži krytky uprostřed ventilátoru. Jednotlivé svorky mají písmenné označení:
N – nulový vodič
L – fáze
SL – ovládací fáze (modely T a H)
K ventilátoru je možnost doobjednat příslušenství, jako je zpětná klapka nebo regulátor otáček – regulace otáček se provádí elektronickými nebo transformátorovými regulátory otáček změnou napětí.
Technické parametry:
Napájení [V/Hz] | 230/50 |
Příkon [W] | 15 |
Průtok vzduchu [m3/h] | 98 |
Otáčky[min] | 2500 |
Statický tlak [Pa] | 29 |
Akustický tlak [dB/1m] | 41 |
Teplota max [C] | 40 |
Váha[kg] | 0,6 |
Krytí [IP] | x4 |
Průměr [mm] | 100 |
Časový spínač | 3-15 min. nastavitelný |
