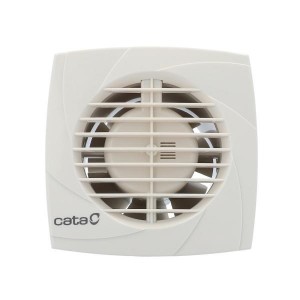

Ventilátor domovní CATA B-8 PLUS

Domovní ventilátor Cata B-8 PLUS

Axiální ventilátory Cata B-8 PLUS s nízkým čelním krytem (vestavné). Vyznačují se velmi nízkou provozní hlučností, snadnou montáží a snadnou údržbou.

Ventilátor Cata B-8 PLUS k použití na odsávání pñes zeď nebo do kratších potrubí s nízkou tlakovou ztrátou (max. 3 metry). Ventilátor lze montovat jak ve svislé, tak i v horizontální poloze. Ventilátor je určen pro provoz ve vnitñním základním prostñedí s okolní teplotou od 0 do +40°C, pro dopravu čistého vzduchu bez prachu, mastnost, chemických výparů a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal a nestékal do něj kondenzát vody z potrubí.

Tělo a čelní kryt ventilátoru je zhotovený z mechanicky odolného termoplastu ABS bílé barvy s vysokou barevnou stálostí. Vstupní mřížka má trvale otevřené žaluzie a je snímatelná. Na spodní hraně je čelní kryt zajištěn jedním šroubem. Axiální oběžné kolo je vyrobeno z ABS.

Asynchronní motor s kotvou nakrátko. Je vybaven kluznými ložisky s tukovou náplní pro celou dobu životnosti a axiálním ložiskem pro horizontální montáž. Motor je opatřen tepelnou pojistkou proti přetížení. Pracovní teplota je max. 40°C. Stupeň krytí je IPX4. Napájení 230 V / 50 Hz. Směr průtoku odsávaného vzduchu je od mřížky čelního krytu k zadnímu výfukovému hrdlu. Změna směru průtoku není možná.

Ventilátory CATA B-8 PLUS lze montovat jak na zeď, tak i do stropu. Pro rychlou a snadnou montáž do plastového potrubí lze využít systému QUICK FIX GRIP – rozpěrných pacek, které se pomocí zpředu pñístupných šroubů v trubce rozepñou a ventilátor zafixují. Součástí balení jsou i hmoždinky a vruty pro standardní způsob montáže. Ventilátor má pro tento způsob montáže pod čelním krytem čtyři otvory v rozích skříně.

Svorkovnice je přístupná po odšroubování zajišťovacího šroubu, po sejmutí čelního krytu a demontáži krytky uprostřed ventilátoru. Jednotlivé svorky mají písmenné označení:

N – nulový vodič
L – fáze
SL – ovládací fáze (modely T a H)

K ventilátoru je možnost doobjednat příslušenství, jako je například regulátor otáček – regulace otáček se provádí elektronickými nebo transformátorovými regulátory otáček změnou napětí.

Technické parametry:

• Průměr odtahu: 90 mm
• Barva: Bílá
• Příkon motoru: 15 W
• Otáček/min.: 2500
• Max. sací výkon: 70 m³/hod
• Max. tlak: 29 Pa
• Max. délka odtahu: 3 m
• Hlučnost - 2 m: 41 dB(A)
• Stupeň krytí: IPX4
• Zpětná klapka: Volitelné příslušenství
• Montážní poloha: Na zeď i do stropu
• Napájení: 230 V / 50 Hz
